卷徑張力控制測量計算方式和公式
發布時間：2017-02-16 新聞來源：：臺菱傳動官網
上次小編已經跟大家講解了一些關于卷徑張力控制器故障排除與維護，如有不懂的可點擊“卷徑張力控制器”查看。而今天主要講解的是關于卷徑張力控制測量計算兩大方式（比值法和厚度累加法）以及相應的公式，希望能對大家有所幫助。
卷徑張力控制測量計算方式和公式：
1. 最大半徑[02]此值根據實際情況設定。
2. 最小半徑[03]此值根據實際情況設定。
3. 主軸半徑[05]R0主軸半徑,見示意圖。
4. 主軸脈沖數[0]主軸每轉一圈產生的脈沖個數N1 。
5. 卷軸脈沖數[07]卷軸每轉一圈產生的脈沖個數N2 。
6. 計算脈沖數[08]當脈沖累計到計算脈沖數[08]時計算一次卷徑,此參數影響卷徑測量精度及測量時間間隔,值越大,測量卷徑精度越高,但測量時間間隔變長。
1. 初始半徑R1此值根據實際情況設定,當控制器進行軸切換時,卷徑將會自動復位為初始半徑R1。
2. 卷料厚度[02]t材料的實際厚度,單位mm。
3. 最大半徑[02]此值根據實際情況設定。
4. 最小半徑[03]此值根據實際情況設定。
5. 卷軸脈沖數[07]N2卷軸每轉一圈產生的脈沖個數。
6. 卷取方式[09]影響卷徑計算,收卷時,卷徑累加;放卷時,卷徑遞減。
溫馨提示：為保證卷徑測量準確,與卷徑測量相關的參數必須正確設置,而且要注意測量卷徑的接近開關正確安裝。
臺靈機電-專業研發生產張力控制器、磁粉制動器離合器等等機械傳動設備十多年，售前售后服務完善。以上就是所有關于卷徑張力控制測量計算方式和公式的內容，包括但不限于，如有疑問或需求歡迎點擊右側咨詢窗口或撥打我司全國免費服務熱線：18002922997楊小姐進行咨詢。
卷徑張力控制測量計算方式和公式：

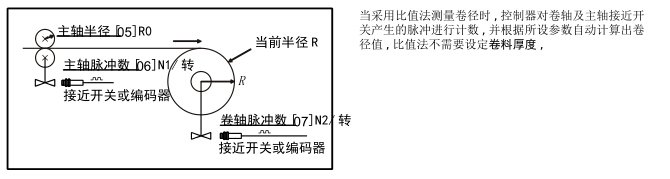

一、比值法
1. 最大半徑[02]此值根據實際情況設定。
2. 最小半徑[03]此值根據實際情況設定。
3. 主軸半徑[05]R0主軸半徑,見示意圖。
4. 主軸脈沖數[0]主軸每轉一圈產生的脈沖個數N1 。
5. 卷軸脈沖數[07]卷軸每轉一圈產生的脈沖個數N2 。
6. 計算脈沖數[08]當脈沖累計到計算脈沖數[08]時計算一次卷徑,此參數影響卷徑測量精度及測量時間間隔,值越大,測量卷徑精度越高,但測量時間間隔變長。

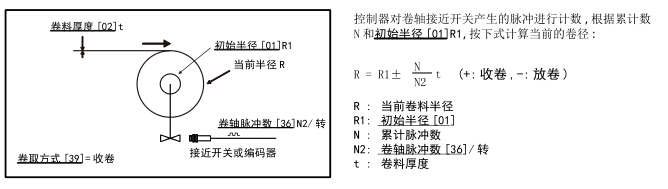

二、厚度累加法
1. 初始半徑R1此值根據實際情況設定,當控制器進行軸切換時,卷徑將會自動復位為初始半徑R1。
2. 卷料厚度[02]t材料的實際厚度,單位mm。
3. 最大半徑[02]此值根據實際情況設定。
4. 最小半徑[03]此值根據實際情況設定。
5. 卷軸脈沖數[07]N2卷軸每轉一圈產生的脈沖個數。
6. 卷取方式[09]影響卷徑計算,收卷時,卷徑累加;放卷時,卷徑遞減。
溫馨提示：為保證卷徑測量準確,與卷徑測量相關的參數必須正確設置,而且要注意測量卷徑的接近開關正確安裝。
