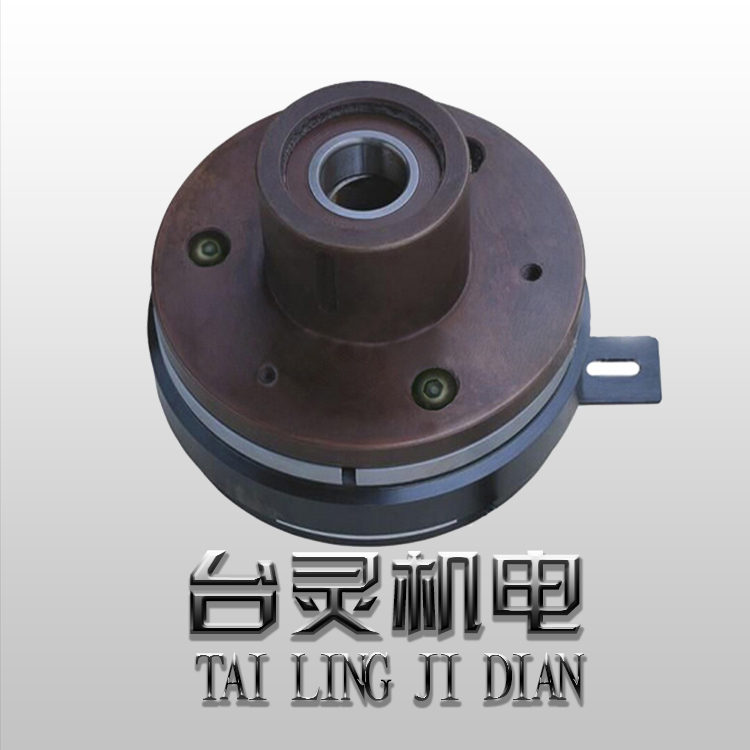

電磁離合器使用原理解析

干式電磁離合器受電磁鐵的電磁力作用的包含永磁體的銜鐵在電磁力作用下與安裝在一起的銜鐵架

位于接合位置(第一位置)或分離位置(第二位置)時，在電磁力消失后，均由于自身永磁體與周邊鐵磁

性元件(軟磁材料)相吸而能夠保持所處位置不變，從而實現位置保持功能，可以使電磁鐵的工作時

間大為縮短。只要能把銜鐵推動或拉動到接合位置或分離位置，就可以切斷電源，從而使得離合器

的電磁線圈繞組通電時間極短，不會產生因發熱而使電磁鐵功能降低的不利情況。

電磁離合器安裝前必須清洗干凈，去除防銹脂及雜物。電磁離合器可同軸安裝，也可以對軸安裝，

軸向必須固定，主動部分與從動部分均不允許有軸向竄動，對軸安裝時，主動部份與從動部份軸

之間同軸度應不大于0.lmm。

濕式電磁離合器工作時,必須在摩擦片間加潤滑油,潤滑方式采用(1)分澆油潤滑;(2)油浴潤滑，其浸

入油中的部分約為離合器體積的5倍;(3)軸心供油潤滑，在高速和高頻動作時應采用軸心供油方法。

牙嵌式電磁離合器安裝時,必須保證端面齒之間有一定間隙，使空轉時無磨齒現象,但不得大于δ值。

電磁離合器及制動器為B級絕緣,正常溫升40℃。極限熱平衡時的工作溫度不允許超過100℃,否則

線圈與摩擦部分容易發生破壞。

電源及控制線路，離合器電源為一般為直流24伏(特殊定貨除外)。它由三相或單相交流電壓經降

壓和全波整流得到，無穩壓及濾波要求，電源功率要大于電磁離合器額定功率1.5倍以上。使用

半波整流電源必須加裝續流二極管。
